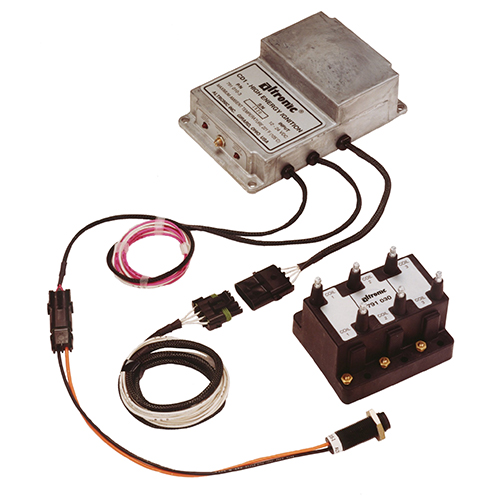

CD1 es un sistema de encendido electrónico basado en microcircuitos de descarga capacitiva para motores industriales pequeños de 1 a 8 cilindros. El sistema, alimentado con 12-24 V CC, no tiene partes móviles. Se utilizan bobinas elevadoras, ya sean individuales (una por cilindro) o un módulo de bobinas multitorre (una para 4 o 6 cilindros), para eliminar el distribuidor de alta tensión convencional. Mediante circuitos digitales, la unidad CD1 procesa las señales de un sensor magnético que detecta orificios o protuberancias de referencia. Esto proporciona una sincronización precisa y constante, referenciada directamente al cigüeñal o al árbol de levas del motor. El CD1 utiliza el principio de descarga capacitiva (CD) de alta energía, que proporciona el máximo rendimiento del motor y puede prolongar la vida útil de las bujías de tres a cinco veces en comparación con un sistema inductivo. El sistema CD1 puede utilizarse en modo de encendido simple o doble (encendido en la carrera de escape). Se ofrecen cuatro unidades CD1 con 3, 4, 6 u 8 salidas: – 791010-3 para motores de 1 a 6 cilindros, sistema de doble encendido – 791010-4 para motores de 1 a 8 cilindros, sistema de doble encendido – 791010-6 para motores de 3 a 6 cilindros, sistema de encendido simple – 791010-8 para motores de 4 a 8 cilindros, sistema de encendido simple Todas funcionan con 12 o 24 V CC, lo que minimiza los requisitos de almacenamiento. Los LED indicadores muestran rápidamente si se están recibiendo las señales de captación adecuadas y si las señales de salida correspondientes son correctas. El sistema CD1 de bajo costo ofrece la calidad y los beneficios de un encendido industrial por descarga de condensador a los usuarios de motores pequeños.

• Aplicable a motores de 1 a 8 cilindros.
• Sistema industrial de bajo costo n Descarga de condensador, chispa de alta energía
• Sincronización precisa: referenciada al cigüeñal.
• Sin piezas móviles: elimina el distribuidor. Alimentado por 12-24 V CC.
• Diagnóstico integrado

Información del producto

• Folleto CD1

Instalación

• Instrucciones de instalación del CD1
