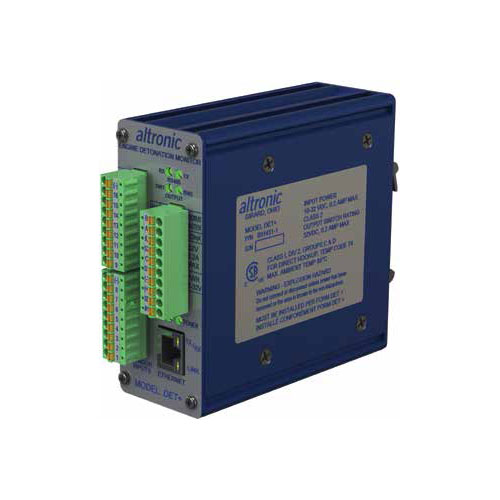

DET+ / DET+(LV)

Monitor de detección de detonación para paneles PLC+

El monitor de detección de detonación Altronic, DET+ o DET+(LV), es un instrumento electrónico de 32 bits basado en microprocesador, diseñado para su uso como componente de un panel de control PLC+ o como producto independiente. Los paneles PLC+ utilizan uno o más de estos dispositivos para el control y la monitorización del motor. Todas las funciones se pueden controlar mediante una única interfaz hombre-máquina (HMI), que normalmente es una pantalla Altronic MIDAS (o equivalente). La HMI puede mostrar los niveles de referencia de detonación y fallo de encendido, las etiquetas de los cilindros del motor, el estado de los interruptores de control y salida, el registro de la causa de la parada y todos los mensajes de diagnóstico. El DET+ o DET+(LV) protege los sistemas de motores industriales de los daños causados por fallos de encendido y detonación. El monitor admite sensores de vibración piezoeléctricos de banda ancha, de bajo coste y estándar industrial, que se montan directamente en cada cilindro y convierten las vibraciones de la combustión en señales eléctricas que el DET+ o DET+(LV) evalúa ciclo a ciclo. Los niveles de vibración resultantes se comparan internamente con los puntos de ajuste de fallo de encendido y detonación definidos por el usuario para determinar si se produjo un fallo de encendido o una detonación en alguno de los cilindros durante el último ciclo. Si se incumple alguno de los puntos de ajuste, el sistema DET+ o DET+(LV) puede configurarse para tomar diversas medidas de control que protejan el sistema del motor monitorizado. Normalmente, al detectar una detonación, el DET+ o DET+(LV) utiliza uno de los dos interruptores de salida de estado sólido para activar un descargador externo que reduce la carga del motor. Si la reducción de la carga del motor no logra eliminar la detonación, el DET+ o DET+(LV) puede configurarse (cuando se utiliza junto con un sistema de encendido digital) para retrasar automáticamente el avance del encendido. En caso de que reducir la carga del motor y retrasar su sincronización resulten ineficaces para eliminar el problema de detonación, el segundo interruptor de salida —normalmente conectado a un anunciador digital u otro dispositivo de monitorización— actúa como medida de seguridad final para apagar el motor y evitar daños consecuentes. Con cada canal de entrada funcionando de forma independiente, el DET+ o DET+(LV) admite hasta 16 sensores de detonación conectados a conectores enchufables con conexiones de jaula de resorte de fácil inserción. La configuración recomendada es un sensor por cilindro. Además, el DET+ o DET+(LV) ofrece protocolos de comunicación seleccionables por el usuario —EtherNet/IP™ o Modbus/TCP—, que son nativos del dispositivo y permiten comunicar los datos de fallos de encendido o detonación de cada canal a un PC/PLC de control o de forma remota para determinar el estado general del sistema del motor.

Compatible con la mayoría de los sistemas de encendido digital Altronic para ofrecer retardo automático del encendido cuando un cilindro experimenta eventos de detonación.
Funcionalidad de reducción automática de carga y apagado del motor
Supervisa hasta 16 cilindros del motor para detectar fallos de encendido o detonaciones.
Protocolos de comunicación seleccionables por el usuario: EtherNet/IP™ o Modbus/TCP
Utiliza sensores de vibración piezoeléctricos de bajo costo para automóviles como entradas del sistema.
Diseñado específicamente para su incorporación en paneles PLC+.
Conectores enchufables con prácticas conexiones de jaula de resorte a presión.
LEDs de diagnóstico integrados
Diagnóstico de sensor defectuoso integrado, montado en riel DIN
