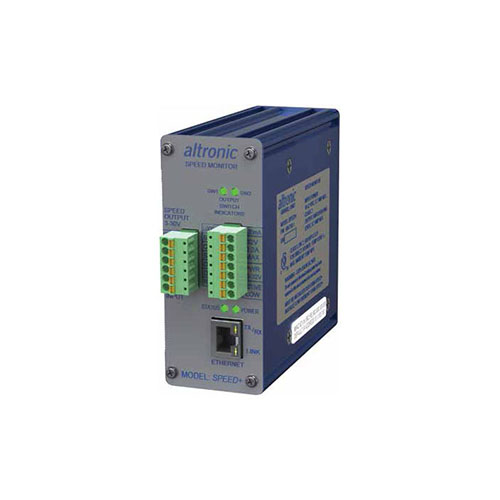

SPEED+

Monitor de detección de velocidad para paneles PLC+

La línea de productos PLC+ fue desarrollada por Altronic para permitir la fácil integración de E/S específicas para motores, compresores y generadores a través de Ethernet a PLCs estándar de la industria. Los módulos PLC+ están diseñados para ofrecer sin problemas funciones de E/S eficientes, aprobadas para áreas peligrosas y rentables que normalmente no están disponibles en hardware PLC comercial. Los módulos PLC+ se diseñaron teniendo en cuenta Rockwell Automation Control Logix y Compact Logix. EtherNet/IP, implementado en los monitores PLC+, junto con Modbus/TCP, permite una comunicación fluida a través de Ethernet con PLCs de Rockwell Automation, así como con una amplia gama de otros PLCs industriales. Los monitores PLC+ se basan en un dispositivo Altronic de probada eficacia con funciones de E/S especializadas, como E/S analógicas y digitales, vibración, detonación, velocidad y otras, y lo combinan con una placa de comunicaciones en un paquete robusto, rentable y resistente a golpes y polvo. El monitor de velocidad Speed+ es un módulo de la línea de productos PLC+. Convierte la velocidad del motor y de los equipos rotativos a Ethernet/IP o Modbus TCP para su uso en PLC para la monitorización y el control de procesos. El pulso de entrada de velocidad puede provenir de sensores magnéticos, de efecto Hall u otros tipos de sensores activos, o de sistemas de encendido por descarga de corriente continua (CD). La salida de velocidad puede tener relaciones seleccionadas con respecto a las RPM medidas. El rango de velocidad es de hasta 65 000 RPM. Se ofrece una señal de salida analógica configurable de 4-20 mA con respecto a la velocidad para el control directo del proceso o directamente a un sistema de encendido Altronic para el control de la sincronización. El Speed+ tiene tres puntos de ajuste ajustables que se pueden asignar individualmente a uno o ambos interruptores de salida. El Speed+ está diseñado para usarse como componente de un panel de control PLC+ o como producto independiente. Los paneles PLC+ utilizan uno o más de estos dispositivos para el control y la monitorización del motor. El puerto Ethernet permite comunicar los valores monitorizados a un PC, PLC u otro dispositivo de comunicación mediante el protocolo Modbus/TCP o EtherNet/IP. Estos valores se pueden visualizar en una pantalla HMI y compararse con los niveles de consigna ajustables por el usuario para la secuenciación, y/o la alarma y el apagado.

Proporciona entrada de velocidad a los PLC. Puerto Ethernet integrado para comunicaciones con un PLC/PC u otro dispositivo de comunicación.
Entrada procedente de captadores magnéticos, sensores de efecto Hall o cable de apagado de alto voltaje del sistema de encendido CD.
Diseñado específicamente para interactuar con paneles PLC+ e interfaces hombre-máquina (HMI).
Protocolos de comunicación seleccionables por el usuario: EtherNet/IP™ o Modbus/TCP
La página web integrada permite la configuración y la monitorización.
La señal de salida amplificada imita la frecuencia de entrada.
Salida analógica de 4-20 mA configurable en función de la velocidad.
Tres puntos de ajuste regulables: configurables en alto o bajo, que se pueden asignar individualmente a dos interruptores de salida internos normalmente abiertos (NO) o normalmente cerrados (NC).
Los puntos de ajuste bajos se bloquean al iniciar.
Conectores enchufables con prácticas conexiones de jaula de resorte a presión.
LEDs de diagnóstico integrados
Modo “Wink” para la identificación de múltiples módulos PLC.
Montaje en carril DIN
Certificación CSA Clase I, División 2, Grupos C y D
