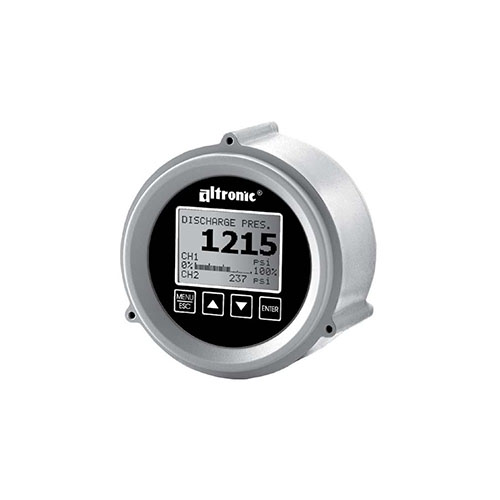

DSG-1611/1682/1692
Indicadores de punto de ajuste universales
Los indicadores Altronic DSG-1611DUPS, DSG-1692DUS y DSG-1682DUPS son medidores de punto de ajuste digitales/gráficos de barras avanzados para monitorear, visualizar y proteger una o dos variables de proceso. El DSG-1611 es un modelo universal de un punto que reemplaza a la serie anterior DSG-1301/1601. Los DSG-1682DUPS y DSG-1692DUS son versiones de dos puntos. Estos modelos universales pueden conectarse a termopares tipo J o K, con señales de entrada de 0 a 5 voltios o de 0 a 25 mA (escalables). En el DSG-1692, esta selección se realiza de forma independiente para cada uno de los dos puntos monitoreados. Además, todas las versiones cuentan con un puerto serie RS-485 con protocolo de comunicación ModBus y cinco velocidades de transmisión seleccionables: 9600, 19200, 38400, 57600 y 115200 baudios. Esta versatilidad convierte a los indicadores DSG en productos universales para paneles, lo que reduce al mínimo la necesidad de repuestos. El consumo de energía es de 12 a 36 V CC y una corriente máxima de 0,25 A.
- Tres modelos de entrada universales: DSG-1611DUPS de 1 punto con salida de 4-20 mA; DSG-1682DUPS de 2 puntos con controlador PID de 4-20 mA; DSG-1692DUP de 2 puntos con puntos de ajuste de alarma.
- Los modelos de 2 puntos pueden utilizarse como medidores diferenciales.
- Las entradas universales aceptan termopares tipo J/K y 0–5 V CC/0–25 mA.
- Pantalla de 16 caracteres x 8 líneas con visualización analógica de gráfico de barras.
- Puntos de ajuste regulables
- Comunicaciones serie RS-485
- Estuche redondo estándar de 4-1/2″ resistente a la intemperie.
