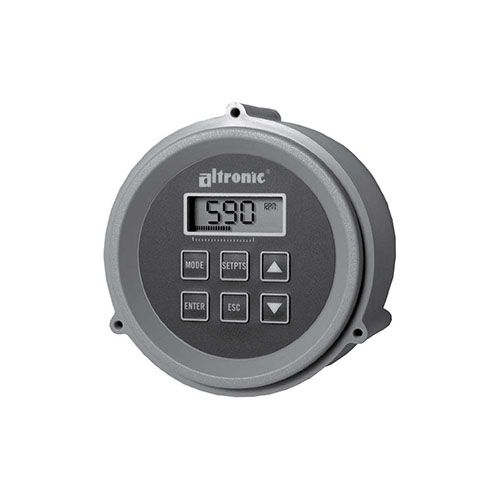

La serie Altronic DSG-1201 es un indicador digital/de barras avanzado para la monitorización y visualización de la velocidad o el ritmo. Este dispositivo permite monitorizar la velocidad de motores u otros equipos rotativos. La frecuencia de pulsos de entrada puede provenir de un sistema de encendido por descarga de contacto (CD), un sensor magnético u otro tipo de sensor activo, con una frecuencia que varía de 0,5 a 500 pulsos por revolución. La visualización de la velocidad puede ajustarse a cualquier relación con las RPM medidas. Requiere una alimentación de 12-36 V CC y una corriente máxima de 50 mA. El panel frontal del indicador, basado en un microprocesador, cuenta con un teclado de membrana sellado para facilitar la selección y el ajuste del número de pulsos de entrada, la relación de velocidad, el punto decimal y los puntos de ajuste. Los modelos DSG-1201 disponen de cuatro puntos de ajuste con salidas individuales de estado sólido, programables para funcionamiento en estado alto o bajo, normalmente abierto (NO) o normalmente cerrado (NC). Además, cada punto de ajuste permite ajustar individualmente la histéresis, el tiempo de retardo de disparo y el tiempo de retardo de reinicio. La precisión y la capacidad de programación del interruptor de salida permiten utilizar estos indicadores como dispositivos de control. Una característica única de los indicadores de la serie DSG es su pantalla digital con gráfico de barras. El gráfico de barras analógico proporciona al operador una indicación inmediata de la lectura como porcentaje del rango de RPM (seleccionable por el usuario) o del rango entre los puntos de ajuste alto y bajo, así como una referencia a la dirección y amplitud de un cambio rápido en la lectura. La pantalla también indica “RPM” (que puede desactivarse para otras aplicaciones de medición de velocidad) y anuncia las alarmas mediante un número. El modelo opcional DSG-1201 DUP ofrece una salida de 4-20 mA programable por el usuario desde el teclado frontal. Esta función puede utilizarse para enviar información a un sistema de control informático para el control de procesos o directamente a una CPU Altronic o a un sistema de encendido DISN para el control de la sincronización.

• Dispositivo avanzado para medición, visualización, control y protección.
• Indicador digital con pantalla analógica de gráfico de barras.
• 4 puntos de ajuste regulables: programables a nivel alto o bajo, salidas normalmente abiertas (NO) o normalmente cerradas (NC).
• Salida de 4-20 mA disponible
• Alimentación de 12-36 V CC, señal de encendido CD o cualquier tipo de captador.
• Estuche redondo estándar de 4-1/2″ resistente a la intemperie
